Fotowoltaika 2x20 W (kod towaru: EZSO-62)

Fotowoltaika 2x20 W (kod towaru: EZSO-62)

Zadzwoń

Zdjęcia produktu

Fotowoltaika 2x20 W (kod towaru: EZSO-62)

Opis produktu: Fotowoltaika 2x20 W (kod towaru: EZSO-62)

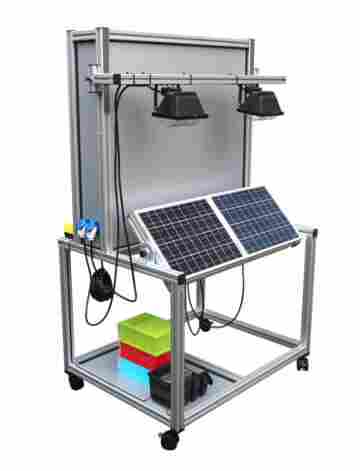

Zestaw jest przeznaczony do eksperymentowania z rzeczywistym systemem fotowoltaicznym, składającym się z dwóch modułów o sumarycznej mocy 40 W.

Instalacja solarna zbudowana jest w oparciu o przemysłowo produkowane komponenty i wyposażony we wszystkie urządzenia pomocnicze niezbędne w procesie produkcji energii elektrycznej przez panel fotowoltaiczny, przyrządy pomiarowe i komplet instrukcji oraz materiałów dydaktycznych.

Stanowisko dydaktyczne zawiera bardzo dobrze opracowane pomoce naukowe w języku polskim.

Budowa zestawu

  1. 1x anodyzowana, aluminiowa rama, wyposażona w 4 kółka, hamulce, elementy mechaniczne umożliwiające regulację kąta położenia paneli fotowoltaicznych i wysokość lamp halogenowych
  2. 2x panel fotowoltaiczny z krzemu polikrystalicznego o mocy 20 W
  3. 2x lampa halogenowa 500 W z wyłącznikiem
  4. 2x linijka stalowa wskazująca wysokość lamp halogenowych

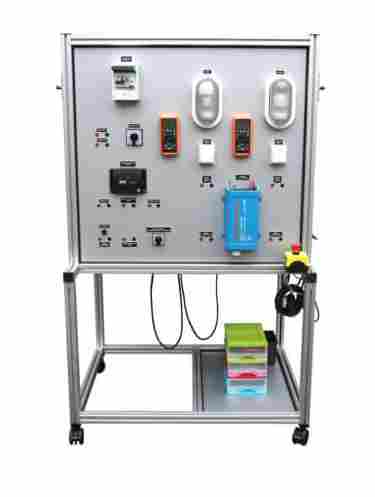

  5. panel kontrolno-pomiarowy zawierający:
    • 1x inwerter 12 V DC / 230 V AC,
    • 1x regulator ładowania 12/24 V,
    • 2x multimetr cyfrowy,
    • 2x łącznik 2-biegunowy,
    • 3x łącznik krzywkowy;
    • 1x wyłącznik główny,
    • 1x odbiornik elektryczny 12/24 V DC z obudową (źródło światła),
    • 1x odbiornik elektryczny 230 V AC z obudową (źródło światła),
    • 1x akumulator; 12 V, 8 Ah,
    • 9x gniazdo bananowe; czerwone, 4 mm, 10 A, 60 V DC
    • 9x gniazdo bananowe; czarne, 4 mm, 10 A, 60 V DC
    • 2x gniazdo bananowe; czarne, 4 mm, 20 A, 1 kV
    • 2x gniazdo bananowe; czerwone, 4 mm, 20 A, 1 kV
    • 1x potencjometr; 25W, 250Ω
    • 1x wyświetlacz temperatury;
    • 1x wyświetlacz nasłonecznienia;
  6. Panel zabezpieczający zawierający:
    • 3x wyłącznik nadprądowy;
    • 1x wyłącznik różnicowo-prądowy;
  7. Akcesoria:
    • 1x luksomierz przeznaczony do pomiaru natężenia oświetlenia
    • 2x termopara do pomiaru temperatury – akcesorium do multimetrów cyfrowych
    • 3x przewód pomiarowy; czarny, 4 mm 1 kV, 24 A
    • 1x przewód pomiarowy; czerwony, 4 mm, 1 kV, 24 A
    • 6x przewód pomiarowy; czarny, 4 mm, 60 V DC,
    • 6x przewód pomiarowy; czerwony, 4 mm, 60 V DC

Wersja rozbudowana zestawu (EZSO-62+):

 Zawiera dodatkowo:

  • moduł umożliwiający automatyczną akwizycję i eksport danych pomiarowych na komputer PC
  • wyświetlacz zbiorczy wyświetlający dane tj.: napięcie i natężenie prądu, nasłonecznienie i temperatura

Nie zawiera:

  • 2x multimetr cyfrowy;
  • 1x wyświetlacz temperatury;
  • 1x wyświetlacz nasłonecznienia;
  • 1x luksomierz;
  • 2x termopara;

Wymiary : 1086x750x1650 mm

Istnieje możliwość doposażenia i zmian w zestawie zgodnie z życzeniami użytkownika.

Przykładowe dziedziny zastosowania i możliwości zestawu

  • Podstawy elektrotechniki - Prosty obwód elektryczny
  • Podstawy elektrotechniki - Prawo Ohm’a
  • Szeregowe i równoległe połączenie ogniw słonecznych (pomiar napięcie jałowego i prądu zwarciowego)
  • Zależność mocy ogniwa słonecznego od kąta padania światła
  • Zależność mocy ogniwa słonecznego od natężenia oświetlenia
  • Częściowe zasłonięcie ogniw słonecznych przy połączeniu szeregowym
  • Częściowe zasłonięcie ogniw słonecznych przy połączeniu równoległym
  • Zależność oporu wewnętrznego od natężenia oświetlenia
  • Zależność mocy ogniwa słonecznego od temperatury
  • Charakterystyka I-U, PMM oraz współczynnik wypełnienia ogniwa słonecznego
  • Charakterystyka I-U, PMM oraz współczynnik wypełnienia ogniwa słonecznego dla różnych wartości natężenia oświetlenia
  • Charakterystyka I-U ogniwa słonecznego w zależności od temperatury
  • Porównanie charakterystyk I-U ogniw słonecznych w zależności od rodzaju połączenia
  • Elementy składowe systemu fotowoltaicznego off-grid (instalacja wyspowa)
  • Różne warunki pracy systemu fotowoltaicznego off-grid (instalacja wyspowa)
  • Zależność mocy w stanie obciążenia od natężenia oświetlenia
  • Charakterystyka I-U częściowo zasłoniętych ogniw słonecznych
  • Tryb pracy regulatora ładowania



Cena zestawu uzależniona jest od aktualnego kursu euro.

Proszę dzwonić lub kontaktować się poprzez e-mail w celu potwierdzenia ceny.
