Opis produktu: Energia wiatru - zestaw rozbudowany (kod towaru: EZTW-10)

Szczegóły produktu

System ten zgodnie z jego angielską nazwą „Ready-to-go” jest gotowy do użycia w każdym miejscu i czasie. Zestaw opakowany jest w stabilną walizkę aluminiową z wyściółkami oraz zawiera wszystkie dodatkowe urządzenia niezbędne do przeprowadzania eksperymentów tj. urządzenia pomiarowe i przewody. Obok wszystkich komponentów zawartych w zestawie „Energia wiatru – zestaw duży\", zawiera dodatkowo rozszerzenie „Pomiary bez przyrządów pomiarowych” oraz urządzenie do pomiaru prędkości wiatru.

Podobnie jak zestaw „Energia wiatru – zestaw duży \", system ten umożliwia demonstrację wszystkich najważniejszych zagadnień związanych z wywarzeniem i wykorzystywaniem energii wiatrowej. Pozwala on także na przeprowadzanie szkoleń i prezentacji w firmach związanych z branżą OŹE.

Zakres możliwych eksperymentów

Zależność pracy turbiny wiatrowej od prędkości wiatru:
- eksperymenty jakościowe przy pomocy modułu żarówkowego
- pomiar napięcia wytwarzanego przez turbinę
- wyznaczanie mocy wyjściowej turbiny przy stałym oporze
Zmiany wytwarzanego napięcia przy podłączeniu różnych odbiorników prądu:
- rezystancji
- buczka, silnika, żarówki
Badanie prędkości wiatru przed i za wirnikiem:
- na biegu jałowym
- z obciążeniem generatora
Wyznaczanie efektywności turbiny wiatrowej
Magazynowanie wytworzonej energii
Transformacja energii i jej wykorzystanie:
- analiza przemiany energii - energia kinetyczna => energia ruchu obrotowego => energia elektryczna => energia promieniowania diody LED
- analiza różnych przemian energii z zastosowaniem buczka, silnika i lampy
Analiza różnych typów wirnika:
- porównanie wirnika ze śmigłem 3-łopatkowym z turbiną rotorową Savoniusa
- porównanie wirników ze śmigłem 2-, 3- i 4-łopatkowym
- eksperymenty jakościowe przy pomocy modułu żarówkowego
Charakterystyka turbiny wiatrowej
Zależność pracy turbiny wiatrowej od kierunku wiatru:
- na biegu jałowym (pomiar napięcia)
- pod obciążeniem
- eksperymenty jakościowe przy pomocy modułu żarówkowego

Dodatkowe możliwe do przeprowadzenia eksperymenty związane pośrednio z energią wiatrową:

Opór powietrza różnych przedmiotów
Pomiar liczby obrotów turbiny wiatrowej

Części składowe zestawu:

1× Płyta główna leXsolar (średnia) wykonana z przezroczystego tworzywa sztucznego z zabudowanym, widocznym i czytelnym dla użytkownika układem połączeń elektrycznych. Płyta umożliwia wykonanie obwodu 3 modułów, a zmiana układu połączeń z szeregowego na równoległy odbywa się poprzez ich obrócenie o 90 stopni
1× Moduł oporu elektrycznego
1× Moduł potencjometryczny
1× Moduł dźwiękowy brzęczyk
1× Moduł żarówkowy
1× Moduł silnika elektrycznego bez przekładni
1× Kolorowe krążki z podstawką
1× Pionowa elektrownia wiatrowa - turbina Savoniusa
1× Moduł do tworzenia podmuchu powietrza

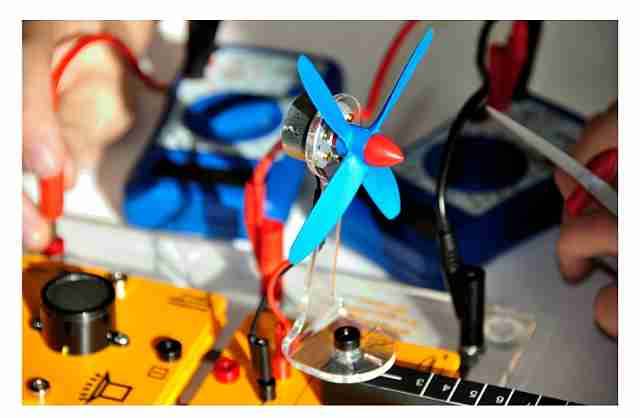

1× Turbina wiatrowa na płycie modułowej
1× Moduł kondensatora 220 mF 2,5V
1× Moduł LED 2mA (czerwony)

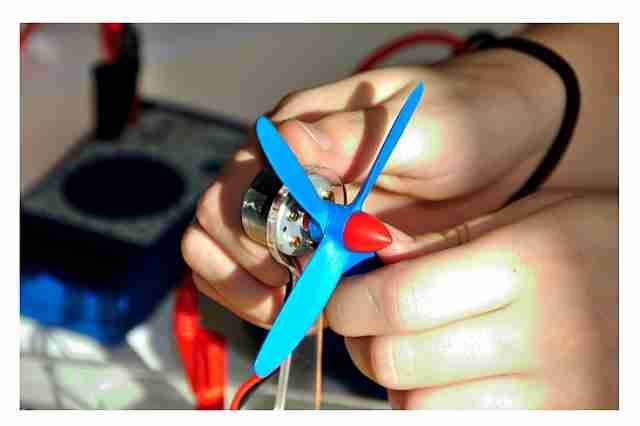

1× Zestaw wirników do turbiny wiatrowej
1× Podstawka do anemometru
1× Moduł zasilacza
2× Miernik uniwersalny
1× Przewód obwodu pomiarowego - czarny, 25 cm
1× Przewód obwodu pomiarowego - czerwony, 25 cm
2× Przewód obwodu pomiarowego - czarny, 50 cm
2× Przewód obwodu pomiarowego - czerwony, 50 cm
1× Urządzenie do pomiaru prędkości wiatru - Anemometr

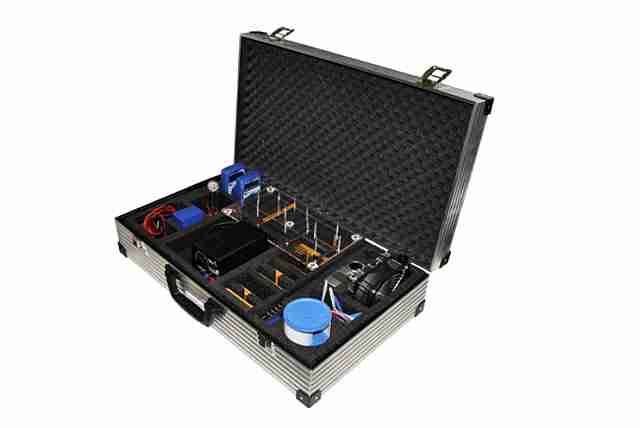

1× Aluminiowa walizka z wyściółkami do przechowywania i transportu wszystkich części składowych zestawu
